Tipos de Aterramento Residencial: Proteja sua Casa com a Escolha Correta
O aterramento é um elemento indispensável para a segurança elétrica de qualquer instalação. Ele garante que correntes elétricas indesejadas, provenientes de falhas ou surtos, sejam conduzidas para o solo de forma segura. Em uma residência, escolher corretamente o tipo de aterramento residencial protege tanto os moradores quanto os equipamentos elétricos e eletrônicos. Por isso, vamos explorar neste artigo os diferentes tipos de aterramento, suas características e como aplicá-los para garantir a segurança da sua casa.
Por que o Aterramento é Essencial?
Um sistema de aterramento eficiente tem várias funções. A mais importante é a proteção contra choques elétricos, evitando que superfícies metálicas energizadas (como a carcaça de um chuveiro ou eletrodoméstico) ofereçam riscos de eletrocussão. Além disso, o aterramento atua como uma proteção contra sobretensões, que podem ocorrer em casos de raios ou falhas na rede elétrica da concessionária.
Outro papel relevante é garantir que os dispositivos de proteção, como disjuntores e diferenciais residuais (DRs), funcionem corretamente. Sem aterramento, esses dispositivos podem não detectar as falhas com precisão, comprometendo a segurança dos moradores. Assim, investir em um aterramento adequado não é apenas uma questão técnica, mas uma medida essencial para preservar vidas e patrimônios.
Tipos de Aterramento Residencial: Conheça as Configurações mais Comuns
Embora o conceito de aterramento seja simples, a forma como ele é implementado pode variar. A escolha do tipo certo depende de fatores como a localização da residência, a qualidade do solo e a estrutura da rede elétrica local. Abaixo, vamos detalhar os tipos de aterramento mais comuns em instalações residenciais.
1. Aterramento TN (Terra-Neutro)
O sistema TN é um dos mais utilizados em áreas urbanas. Ele se baseia na conexão do neutro do sistema elétrico diretamente ao solo, geralmente no ponto de fornecimento da concessionária. Esse neutro é distribuído para a residência e, dentro do quadro de distribuição, ele é novamente conectado ao aterramento local.
- Vantagens:
- Simplicidade na instalação, especialmente em áreas urbanizadas.
- Redução de custos, pois o neutro da concessionária é aproveitado.
- Desvantagens:
- Em caso de rompimento do condutor neutro, há o risco de falha no aterramento, o que pode comprometer a segurança dos moradores.
- Pode exigir dispositivos adicionais, como o DR, para garantir proteção total.
O sistema TN é indicado para locais onde a rede elétrica é estável e as condições de solo não apresentam grandes dificuldades para a instalação do aterramento.

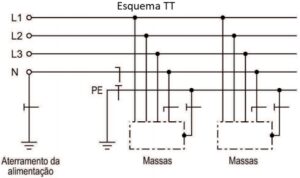

2. Aterramento TT (Terra-Terra)
No sistema TT, o aterramento da residência é completamente independente do neutro da concessionária. Isso significa que um eletrodo (geralmente uma haste de cobre) é cravado no solo próximo ao imóvel para criar um ponto de referência elétrica.
- Vantagens:
- Mais seguro em comparação ao sistema TN, pois falhas no neutro não afetam o aterramento.
- Ideal para áreas onde a confiabilidade da rede elétrica é baixa ou onde o fornecimento do neutro não é estável.
- Desvantagens:
- Pode ser necessário instalar mais de um eletrodo de aterramento em solos de alta resistência elétrica.
- Custo de instalação ligeiramente maior devido à necessidade de materiais específicos e testes regulares de resistência.
Esse tipo de aterramento é comum em regiões rurais e isoladas, onde cada imóvel precisa ter seu próprio ponto de aterramento.

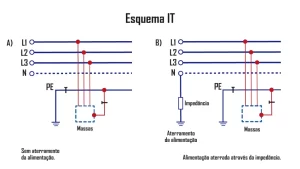

3. Aterramento IT (Isolamento-Terra)
O sistema IT é menos comum em residências, mas pode ser adotado em imóveis que possuem muitos equipamentos eletrônicos sensíveis, como em escritórios ou estúdios de gravação. Nesse método, o neutro da instalação é isolado do solo e apenas o aterramento dos equipamentos é feito de forma direta ao chão.
- Vantagens:
- Oferece alta segurança contra falhas e evita a queima de aparelhos sensíveis.
- Indicado para locais onde a continuidade do fornecimento de energia é essencial, pois permite que a instalação funcione mesmo em casos de falhas parciais.
- Desvantagens:
- Instalação mais complexa e de custo elevado.
- Requer monitoramento constante, o que pode não ser viável em residências comuns.
Embora mais utilizado em ambientes hospitalares e industriais, esse sistema pode ser aplicado em residências que priorizam a proteção de eletrônicos.
Como Escolher o Tipo de Aterramento Ideal para Sua Casa?
A escolha do sistema de aterramento depende de vários fatores, que devem ser analisados por um eletricista experiente. Aqui estão alguns pontos que você deve considerar:
- Localização da Residência:
- Em áreas urbanas, o sistema TN é mais comum, enquanto o TT é preferido em regiões rurais ou isoladas.
- Condições do Solo:
- Solos argilosos, por exemplo, facilitam a dispersão da corrente elétrica, enquanto solos arenosos exigem mais eletrodos para alcançar o mesmo resultado.
- Normas e Exigências da Concessionária:
- Em algumas regiões, a concessionária pode impor o uso de determinados sistemas de aterramento. Por isso, é importante verificar as normas locais.
- Complexidade da Instalação:
- Se a instalação elétrica da sua casa é simples, o sistema TN pode ser suficiente. Já instalações mais sofisticadas, como as que incluem painéis solares, podem exigir um aterramento mais elaborado.
Manutenção do Aterramento: Um Passo Essencial para a Segurança
Uma vez instalado o sistema de aterramento, é fundamental garantir sua manutenção periódica. Mesmo que o sistema funcione corretamente no início, fatores como corrosão dos conectores e alterações nas condições do solo podem comprometer sua eficácia ao longo do tempo.
- Teste de Resistência do Aterramento:
Este teste mede a capacidade do sistema em dissipar correntes elétricas no solo. Ele deve ser realizado periodicamente, especialmente antes das estações chuvosas, que podem alterar as propriedades do solo. - Inspeção Visual:
Verificar se os cabos estão intactos e se os eletrodos não apresentam sinais de oxidação é essencial para garantir a integridade do sistema. - Substituição de Componentes:
Em alguns casos, pode ser necessário substituir hastes de aterramento ou refazer conexões para manter o desempenho adequado.
Conclusão
O aterramento residencial é uma medida crucial para a segurança elétrica de qualquer imóvel. A escolha entre os sistemas TN, TT e IT deve levar em conta as características da instalação, a localização do imóvel e as normas vigentes. Um aterramento bem projetado e instalado não apenas evita acidentes, mas também preserva a vida útil dos equipamentos e proporciona maior tranquilidade para os moradores.
Seja qual for o tipo de aterramento escolhido, contar com um profissional qualificado para a instalação e manutenção é essencial. Além disso, realizar testes periódicos garante que o sistema funcione sempre de forma eficiente e segura.
Não subestime a importância do aterramento. Lembre-se: segurança elétrica começa com uma base sólida, e essa base está literalmente no chão.
